Pupitre Capacitif multipoints 7″
Réf. cMT3072XPLe cMT3072XP présente un design élégant avec un écran haute résolution de 1024 x 600 prenant en charge un grand angle de vision important de 85°.
Description
Le cMT3072XP présente un design élégant avec un écran haute résolution de 1024 x 600 prenant en charge un grand angle de vision important de 85°. Son écran tactile capacitif permet un fonctionnement fluide et offre une expérience utilisateur appréciable. Cet IHM prend en charge les gestes multi-touch comme les smartphones, à l’instar des IHM 10.1″, 15″ et 15.6″ de la gamme cMTX-Series. Autres formats disponibles dans la série cMT3-X "Advanced" : 9.7'' / 10.1'' / 15'' / 15.6'' / 21.5" Serveur OPC UA, affichage / réglage Conso. d'énergie Connexion serveur de BDD, Requêtes SQL, Bargraphes des événements Plus de 400 drivers disponibles - Compatible CAN VNC et EasyAccess 2.0 (licence optionnelle)
Spécifications Techniques
| Écran Tactile | Capacitif projeté - 1024 x 600 pixels |
|---|---|
| Lecteur code-barres | (Caméra Android) |
| Navigateur | Web API |
| Fonctions IIoT | Serveur OPC UA, affichage / réglage Conso. d'énergie |
| Data Historisation | Connexion serveur de BDD, Requêtes SQL, Bargraphes des événements |

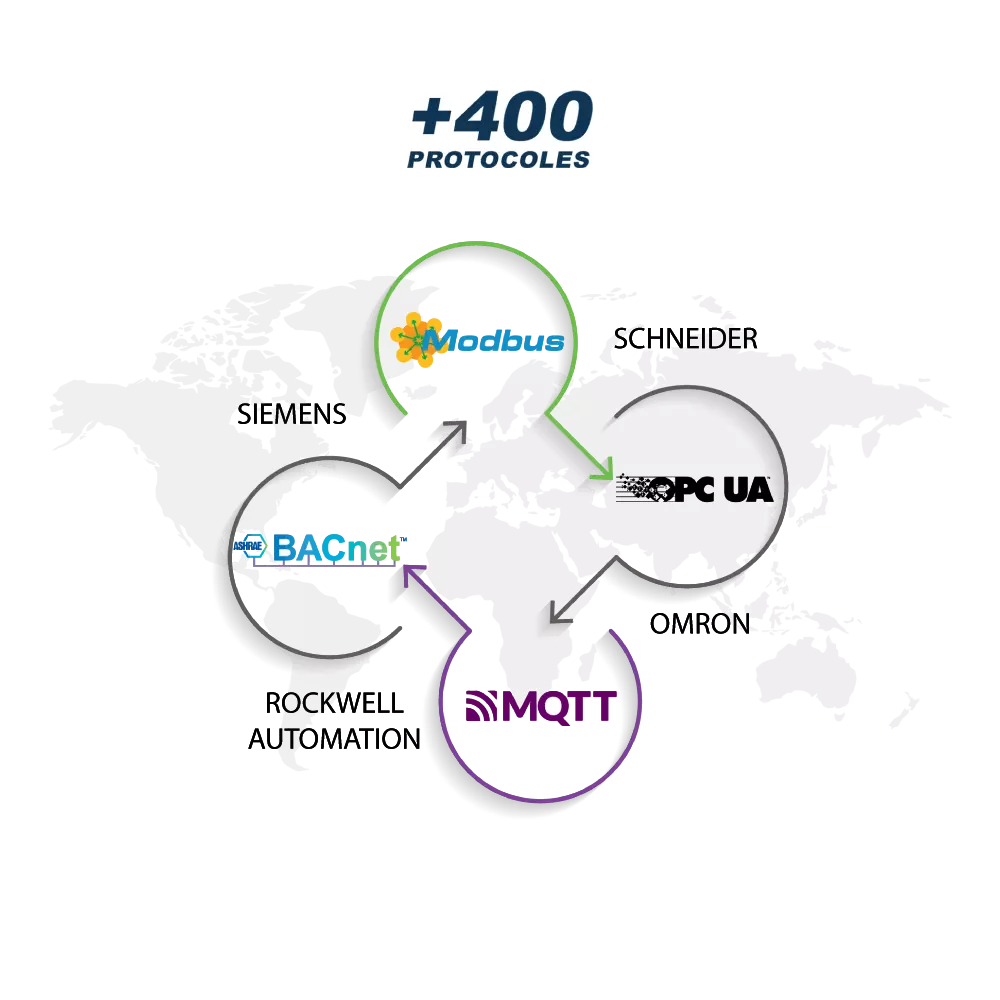

| Connectivité | Plus de 400 drivers disponibles - Compatible CAN |
| Logiciel EasyBuilder PRO | gratuit (sous Windows) |
| Prise en main à distance | VNC et EasyAccess 2.0 (licence optionnelle) |
| Licence de programmation API | CODESYS en option |
| Ecran | 7" |
| Résolution | 1024 x 600 |
| Luminosité | 450 cd/m² |
| Contraste | 800:1 |
| Angle de vision | 85°/85°/85°/85° |
| Technologie tactile | Capacitif multipoints |
| Nombre de couleurs | 16.7M |
| Taille de l'écran | 154 x 87 mm |
| Processeur | Quad Core RISC |
| Mémoire RAM | 1 Go |
| Logiciel (protocole) | EasyBuilder Pro v6.08.02 et ultérieures |
| RTC (horloge) | Oui |
| Isolateur integré | Oui |
| Ethernet | 2 x Ethernet 10/100 Mbps (Base-T) |
| USB | 1 x USB 2.0 |
| Série | COM 1 : 1 port RS232 (4 fils) COM 2 : 1 port RS485 (2/4 fils) COM3 RS232 (2F) COM 3 : 1 port RS485 (2 fils) |
| Port MPI | Oui |
| Wifi | Non |
| Face avant | ABS étanche IP66 |
| Résistance électrique | 500 Vac (1 minute) |
| Fixation | Encastrable |
| Carte mère | Tropicalisée |
| Isolation | Excède 50 MΩ à 500 VCC |
| Découpe | 192 x 138 mm |
| Etanchéité | IP66 |
| Dimensions | 200.3 x 146.3 x 36.9 mm |
| Poids | 0.7 Kg |
| Alimentation | 24 Vcc ±20% |
| Consommation | 0.82A@24 Vcc |
| Ventilateur | Sans ventilateur |
| T° fonctionnement | 0°C~55°C |
| T° stockage | -20°C~+60°C |
| Humidité | 10~90% à 40°C (sans condensation) |
| Mémoire flash | 4 Go |
| Isolateur intégré | Oui |
| Altitude (pression d'air) | Sous 3000 mètres (70.1kPa) |
| Type | Pupitre tactile |
| Taille écran (pouces) | 7 |
| Technologie écran | TFT WVA |
| Type tactile | Capacitif projeté |
| Dimensions écran (mm) | 154 x 87 |
| RAM (Go) | 1 |
| Flash (Go) | 4 |
| Logiciel | EasyBuilder Pro v6.08.02 |
| Horloge temps réel | Oui |
| Isolateur | Oui |
| Protection face avant | IP66 / NEMA4 |
| Matériau boîtier | ABS |
| Tension alimentation (Vcc) | 24 |
| Résistance isolation (VAC (1 minute)) | 500 |
| Dimensions extérieures (mm) | 200.3 x 146.3 x 36.9 |
| Dimensions découpe (mm) | 192 x 138 |
| Température fonctionnement (°C) | 0~55 |
| Température stockage (°C) | -20~+60 |
| Résistance vibrations (directions X, Y, Z) | 10 à 25 Hz, 2G, 30 minutes |
| Altitude (mètres (70.1kPa)) | Sous 3000 |
| Certifications | CE / cULus Listed |
| Série COM2 (2/4F) | RS485 |
| Série COM3 (2F) | RS485 |
| Série COM1 (4F) | RS232 |
| Bus CAN | Oui |
| Support MPI | Oui |
